Система перемещения с шарико-винтовой передачей для высоких нагрузок HDCS

  • Описание
  • Технические храктеристики
  • Видео

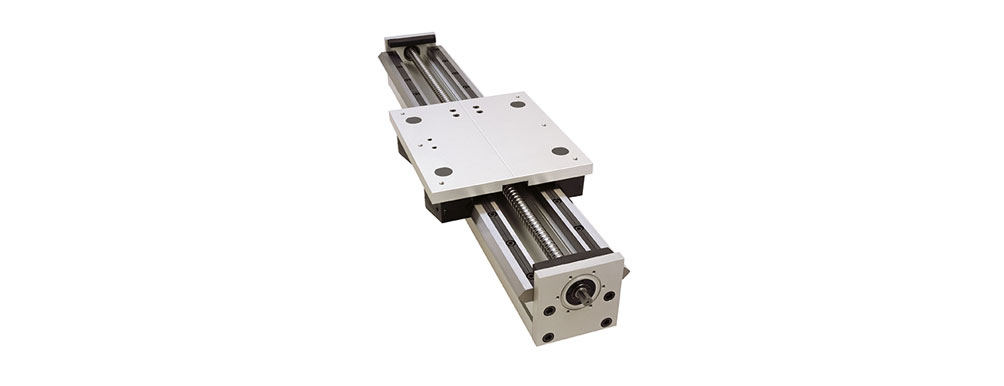

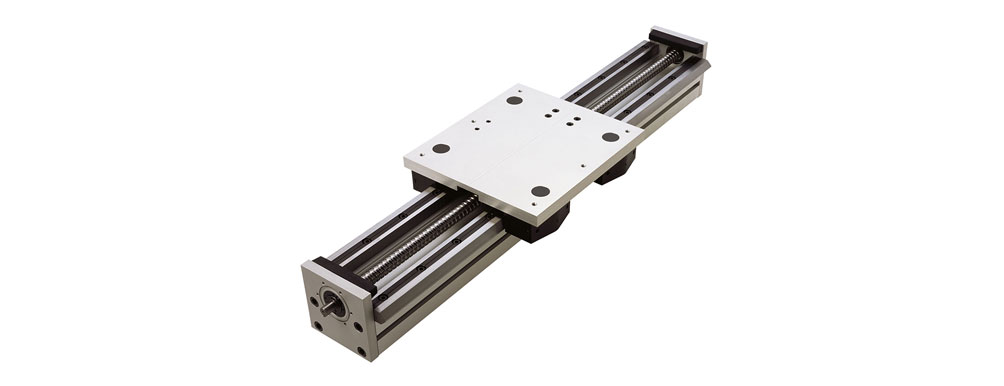

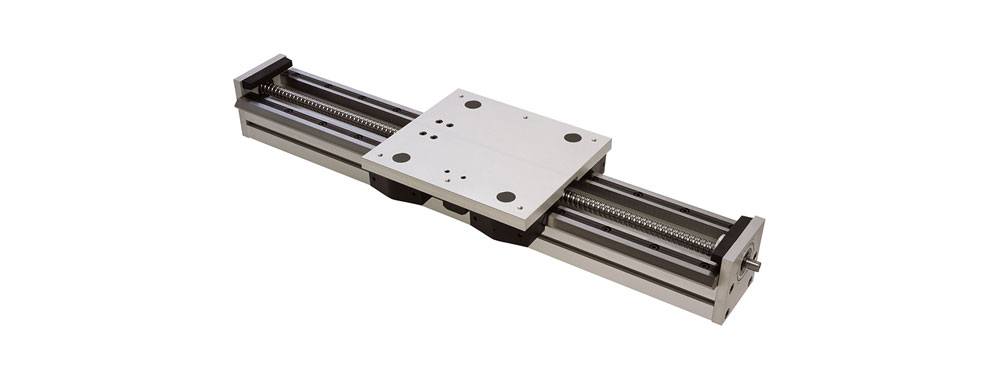

HDCS система перемещения с шарико-винтовой передачей для высоких нагрузок

Диапазон нагрузки 0 – 28,000Н Скорости 0 – 0.5м/с

В конструкции компактной системы перемещения для высоких нагрузок с шарико-винтовой передачей используется высокопрочный алюминиевый направляющий профиль, как и в системе перемещения HDCB. Шарико-винтовая передача устанавливается в криволинейную секцию направляющего профиля, что позволяет сэкономить пространство и уменьшить общие размеры изделия, придавая ему компактность. Данная система перемещения может использоваться в качестве самостоятельной оси Х или для создания оси Z, простой способ установки механизмов захвата к концевой пластине. В конструкции используются направляющие для высоких нагрузок с одним V-образным краем с подшипниками диаметром 64 или 95 мм в зависимости от требований к грузоподъемности. Смазывание обеспечивается крышками-грязесъемниками, почти не требующими технического обслуживания и оснащенными точками смазывания для шарико-винтовой передачи. Диаметр шарико-винтовой передачи – 25 мм, длина шага – 5 или 10 мм, при необходимости вся система перемещения может быть оснащена гофрозащитой.

  • Миниатюрные прочные сегменты алюминиевого направляющего профиля;
  • Стандартная длина до 2740 мм;
  • Безлюфтовый шарико-винтовой узел для точности позиционирования;
  • Простой монтаж обеспечивается совместимостью Т-образных канавок направляющего профиля с серией направляющих MCS;
  • Подшипники высокой грузоподъемности с V-образными канавками диаметром 64 или 95 мм обеспечивают высокую жесткость под воздействием нагрузки;
  • Длительное функционирование системы достигается благодаря крышкам-грязесъемникам;
  • Точка для смазывания шарико-винтовой передачи;
  • Гофрозащита как дополнительная опция;
  • Простая установка концевых переключателей.
